RT系列防松压铆螺母

产品中心

名称：ARC-防松压铆螺母

型号：公制M2-M10 英制256-0820

品牌：贯虹GH

材质：10B21系列碳钢 304系列不锈钢 316系列不锈钢 410系列不锈铁

表面处理：环保蓝锌环保彩锌镀锌镍合金钝化发黑

适用板厚：0.8mm-3.2mm

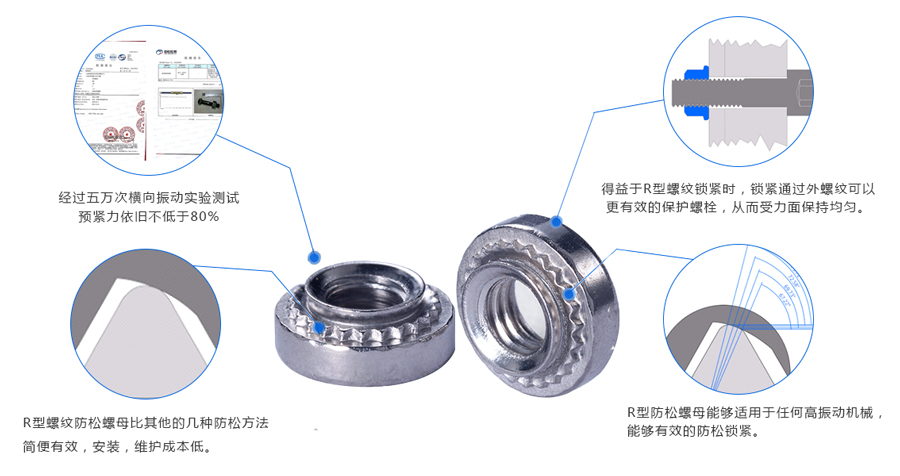

产品特点：在通用压铆螺母上采取专利防松丝攻，使压铆螺母具有稳定的防松效果，不用采取其他防松措施，而且反复拆卸防松效果依旧不受影响，螺母采取全金属材质，防松效果基本不受温度影响。

适用于：特别适用于汽车行业钣金，汽车车门、新能源电池等。对解决汽车异响，电池接线柱松脱具有很好效果。

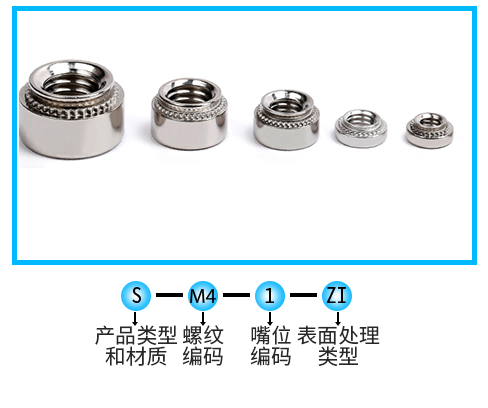

公制尺寸英制尺寸产品性能参数

RT系列防松压铆螺母公制尺寸

螺纹尺寸螺距	材质				螺纹编码	嘴位编码	A 嘴位高度	安装板最小厚度	安装板孔径 +0.08	C 最大尺寸	E +0.25	T +0.25	安装板最小边距
	碳钢	不锈钢	不锈铁	316 不锈钢
M2*0.4	S	CLS	SP	316	M2	0	0.77	0.8	4.22	4.2	6.3	1.5	4.8
						1	0.97	1
						2	1.38	1.4
M2.5*0.45	S	CLS	SP	316	M2.5	0	0.77	0.8	4.22	4.2	6.3	1.5	4.8
						1	0.97	1
						2	1.38	1.4
M3*0.45	S	CLS	SP	316	M3	0	0.77	0.8	4.22	4.2	6.3	1.5	4.8
						1	0.97	1
						2	1.38	1.4
M3.5*0.6	S	CLS	SP	316	M3.5	0	0.77	0.8	4.75	4.73	7.1	1.5	5.6
						1	0.97	1
						2	1.38	1.4
M4*0.7	S	CLS	SP	316	M4	0	0.77	0.8	5.41	5.38	7.9	2	6.9
						1	0.97	1
						2	1.38	1.4
M5*0.8	SS	CLSS	SP	316	M5	0	0.77	0.8	6.35	6.33	8.7	2	7.1
						1	0.97	1
						2	1.38	1.4
M6*1	S	CLS	SP	316	M6	00	0.89	1	8.75	8.72	11.05	4.08	8.6
						0	1.15	1.2
						1	1.38	1.4
						2	2.22	2.3
M8*1.25	S	CLS	SP	316	M8	1	1.38	1.4	10.5	10.47	12.65	5.47	9.7
						2	2.21	2.3

M10*1.5	S	CLS	SP	316	M10	1	2.21	2.3	14	13.97	17.35	7.48	13.5
						2	3.05	3.2

RT系列防松压铆螺母英制尺寸

螺纹尺寸螺距	材质				螺纹编码	嘴位编码	A 嘴位高度	安装板最小厚度	安装板孔径 +.003	C 最大尺寸	E ±.010	T ±.010	安装板最小边距
	碳钢	不锈钢	不锈铁	316 不锈钢
.086-56 （#2-56）	S	CLS	SP	316	256	0	.030	.030	.166	.165	.25	.07	.19
						1	.038	.040
						2	.054	.056
.099-48 （#3-48）	S	CLS	SP	316	348	0	.030	.030	.166	.165	.25	.07	.19
						1	.038	.040
						2	.054	.056
.112-40 （#4-40）	S	CLS	SP	316	440	0	.030	.030	.166	.165	.25	.07	.19
						1	.038	.040
						2	.054	.056
						3	.087	.091
.138-32 （#6-32）	S	CLS	SP	316	632	0	.030	.030	.1875	.187	.28	.07	.22
						1	.038	.040
						2	.054	.056
						3	.087	.091
.164-32 （#8-32）	S	CLS	SP	316	832	0	.030	.030	.213	.212	.31	.09	.27
						1	.038	.040
						2	.054	.056
						3	.087	.091
.190-24 （#10-24）	SS	CLSS	SP	316	024	0	.030	.030	.250	.249	.34	.09	.28
						1	.038	.040
						2	.054	.056
						3	.087	.091
.190-32 （#10-32）	SS	CLSS	SP	316	032	0	.030	.030	.250	.249	.34	.09	.28
						1	.038	.040
						2	.054	.056
						3	.087	.091
.216-24 （#12-24）	S	CLS	SP	316	1224	1	.038	.040	.277	.276	.37	.13	.31
						2	.054	.056
						3	.087	.091
.250-20 （1/4-20）	S	CLS	SP	316	0420	0	.045	.047	.344	.343	.44	.17	.34
						1	.054	.056
						2	.087	.091
						3	.120	.125
.250-28 （1/4-28）	S	CLS	SP	316	0428	1	.054	.056	.344	.343	.44	.17	.34
						2	.087	.091
						3	.120	.125
.313-18 （5/16-18）	S	CLS	SP	316	0518	1	.054	.056	.413	.412	.50	.23	.38
						2	.087	.091
						3	.120	.125
.313-24 （5/16-24）	S	CLS	SP	316	0524	1	.054	.056	.413	.412	.50	.23	.38
						2	.087	.091
						3	.120	.125
.375-16 （3/8-16）	S	CLS	SP	316	0616	1	.087	.091	.500	.499	.56	.27	.44
						2	.120	.125
						3	.235	.250
.375-24 （3/8-24）	S	CLS	SP	316	0624	1	.087	.091	.500	.499	.56	.27	.44
						2	.120	.125
						3	.235	.250
.500-13 （1/2-13）	S	CLS	SP	316	0813	1	.120	.125	.656	.655	.81	.36	.63
						2	.235	.250
.500-20 （1/2-20）					0820	1	.120	.125
						2	.235	.250

RT系列防松压铆螺母产品性能参数

产品类型螺纹编码嘴位编码测试安装板材质安装力（KN）推出力（N）扭出力（N·m）

S
CLS M2
M2.5
M3 0 5052-H34铝材 6.7-8.9 280 0.9

1 400 1.13

2 750 1.47

0 冷轧钢 11.2-15.6 470 1.47

1 550 1.7

2 1010 2.03

S
CLS M3.5 0 5052-H34铝材 11.2-13.5 280 1.8

1 400 1.92

2 840 2.5

0 冷轧钢 13.4-26.7 480 1.8

1 570 2.3

2 1210 2.3

S
CLS M4 0 5052-H34铝材 11.2-13.4 300 2.37

1 470 2.6

2 970 4

0 冷轧钢 18-24 490 2.95

1 645 4

2 1250 5.1

SS
CLSS M5 0 5052-H34铝材 11.2-15.6 300 3

1 480 3.6

2 845 4

0 冷轧钢 18-38 530 3.6

1 800 4.5

2 1112 6.8

S
CLS M6 00 5052-H34铝材 18-32 750 6.5

0 970 7.9

1 1580 10.2

2 14.1

00 冷轧钢 27-36 900 10

0 1380 13

1 1760 13

2 17

S
CLS M8 1 5052-H34铝材 18-32 1570 13.6

2 18.1

1 冷轧钢 27-36 1870 18.7

2 20.3

S
CLS M10 1 5052-H34铝材 22-36 1760 32.7

2

1 冷轧钢 32-50 2020 36.2

2

SP M3 0 304 不锈钢 35.6 575 1.58

1 40 725 1.92

2 44.5 1290 2.03

SP M4 0 304 不锈钢 40 645 3.38

1 44.5 800 4.18

2 49 1600 5.08

SP M5 0 304 不锈钢 42.3 800 3.95

1 46.7 1025 5.08

2 51.2 1775 6.77

SP M6 1 304 不锈钢 60 2000 17
